真空滅弧室

Products

產品概述

　　真空滅弧室也叫真空開關管或真空斷路器觸頭，是電力系統中高壓斷路器的核心部件之一。是用一對密封在真空中的電極(觸頭)和其它零件，借助真空優良的絕緣和熄弧性能，實現電路的關合或分?jǐn)?，在切斷電源后能迅速熄弧并抑止電流的真空器件?br/> 　　產品分類：按照產品的用途、參數、開斷容量等信息，可分為負荷開關用、接觸器用、重合器用、斷路器用滅弧室等多種類型，每種類型又分戶外用與戶內用兩種。
　　結構組成：該產品均由氣密絕緣外殼、導電回路、屏蔽系統、波紋管等幾個部分組成。
　　工作原理：當斷開一定數值電流時，動靜觸頭在分離的一瞬間，電流收縮至觸頭剛分離的那一點上，會出現電極間電阻劇烈增大與溫度急速升高，直到出現電極金屬蒸發，而且同時還形成了很高的電場強度，引起間隙擊穿及產生真空電弧，當工頻電流接近零時，同時也是觸頭開距的增大，真空電弧的等離子體迅速向周圍擴散，電弧電流過零后，觸頭間隙的介質迅速由導電體變成絕緣體，于是電流被切斷。
　　應用領域：電力、化工、石油、鐵路、礦山、冶金、通訊、廣播、工業高頻加熱等行業的輸電或配電系統中。
　　注意事項：使用中應該定期用工頻耐壓法檢查真空滅弧室的真空度，并定期檢查觸頭的燒損情況，當其達到動導電桿的燒損標記，或燒損厚度超過標準規定值時，表明產品的壽命已終了，應予以更換。

產品展示

接觸器用真空滅弧室 TJ340A

額定短時(1min)工頻耐受電壓:42KV;額定短路開斷電流:6.3KA;額定峰值耐受電流:63KA;運動部分質量:≤0.7kg;觸頭開距:6±1mm; 平均...

型號：VITJ12/630-6.3

負荷開關用真空滅弧室 TF314Q

額定電流(Ir):630A;額定短時耐受電流:20kA;額定觸頭壓力下限時的回路電阻:45μΩ;觸頭自閉力:80±30N;額定開距下的觸頭反力:140±...

型號：VITF12/630-20

戶外斷路器用真空滅弧室 TD314B

額定觸頭壓力下限時的回路電阻:≤30μΩ;額定短路開斷電流:20/25kA;額定短路開斷電流開斷次數:30次;額定峰值耐受電流:50/63;觸頭自閉力:70±4...

型號：VITD12/1250-25

戶內斷路器用真空滅弧室 TD314Y

額定電流:630/1250A;運動部分質量:≤1.3kg;觸頭開距:11±1mm;平均分閘速度(觸頭閉合位置~75%開距):1.0±0.25m/s;額定觸頭壓力...

型號：VITD12/630-25

12KV固封極柱用真空滅弧室 TD336G

額定電流:1250/1600A;平均合閘速度(30%開距~觸頭閉合位置):1.0±0.2m/s;額定觸頭壓力:3350±350N;觸頭初壓力:2300±200N...

型號：VITD12/1250-31.5

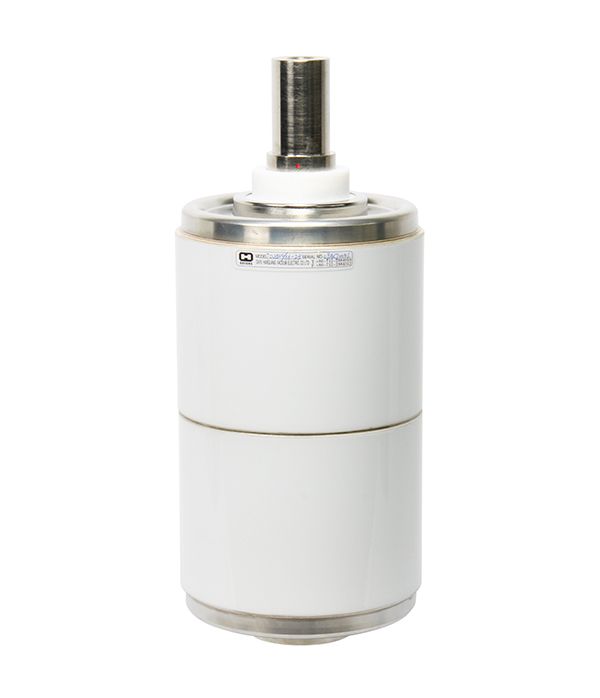

40.5KV固封極柱用真空滅弧室 TD545A

額定電壓(Ur):40.5kV;額定短時(1min)工頻耐受電壓(Ud):95kV;額定短時耐受電流:25kV;額定開距下的觸頭反力:330±60N;額定電纜充...

型號：VITD40.5/2500-25

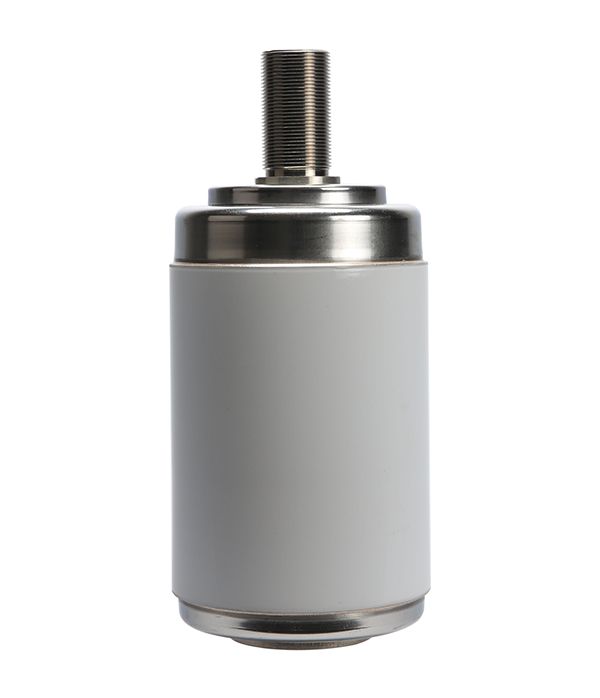

24KV固封極柱用真空滅弧室 TD458G

額定電壓(Ur):24kV;額定頻率:50Hz;額定電流(Ir):2500A;觸頭自閉力:120±50N;觸頭開距:12±1mm;觸頭初壓力:2300±...

型號：VITD24/2500-31.5

相關資訊

真空滅弧室各個部件的主要作用

　　真空滅弧室用于保護電力系統的可靠運行，由于電力系統中涉及到各種高壓、高溫、高壓差等環境因素，因此其零部件的設計、選材及制造非常考驗工程師的能力。那么其結構是怎樣的呢？具體有哪些部件呢？每個部件有...

真空滅弧室真空度要求和測量細則

　　中高壓電力開關中，電流是比較大的，這個時候，如果沒有真空滅弧室，在切斷電源的時候，容易發生事故和意外，可以說，滅弧室是非常重要的，為了確保滅弧室的正常運行，需要使用專業的測量?jī)x器來監控其真空度，...

怎樣解決真空滅弧室的漏氣問題？

　　真空滅弧室是電力系統中的一個重要設施，在電力系統中它的作用還是比較大大的，它具備快速熄弧、電流抑制、高絕緣強度等作用。然而，由于其長期使用和外部因素的影響，滅弧室也會存在漏氣問題。那么，如何解決...

真空滅弧室結構和工藝的改進建議

　　真空滅弧室不僅應用范圍廣泛，而且在提高生產效率、保障生產安全方面也發揮著至關重要的作用。然而，在實際應用中，人們對它的要求也越來越高，就有的技術和工藝已經很難滿足不斷變化的需求，對于生產廠家來說...

真空滅弧室廠家報價時會衡量這幾個方面

　　真空滅弧室已經成為很多場所中必備設備之一，它在提高生產安全方面發揮著至關重要的作用。不過隨著此設備被越來越多的投入使用，它在市場上的銷量也很好，這使得很多廠家加入到此設備的生產大軍中，當生產的設...

真空斷路器滅弧室更換條件及更換注意事項

　　斷路器是電力系統中常見的重要設備，真空斷路器滅弧室作為其組成部分，起到關鍵的作用。由于長期工作和各種外力的影響，滅弧室會不可避免地出現損壞、老化等問題，需進行更換。那么，當符合哪些條件時，就意味...

真空滅弧室的使用條件，你知道多少？

　　隨著電力行業的發展，真空滅弧室也得到了廣泛的應用，并逐漸成為了電力行業中不可或缺的一部分。它一種高科技電氣元件，可以有效降低電氣設備的事故發生率，改善生產環境，提高電氣設備的運行效率。不過它的使...

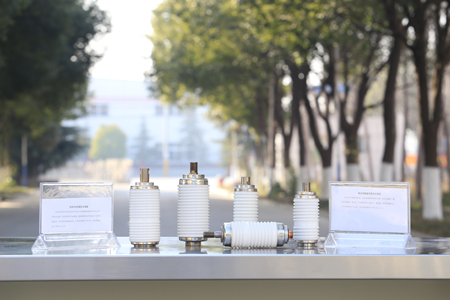

廠家如何采購真空滅弧室？根據需求進行采購！
